TOPOLOGI 1 ROUTER 2 SWITCH DAN 4 PC

Gambar Topologi

Pertama kita melakukan konfigurasi router terlebih dahulu  :

Router>ena

Router#conf t

Router(config)#int fa0/0

Router(config-if)#no ip address

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#int fa0/0.10

Router(config-subif)#encapsulation dot1q 10

Router(config-subif)#ip addr 192.168.10.1 255.255.255.0

Router(config-subif)#exit

Router(config)#int fa0/0.20

Router(config-subif)#encapsulation dot1q 20

Router(config-subif)#ip addr 192.168.20.1 255.255.255.0

Router(config-subif)#exit

Router(config)#

Router#

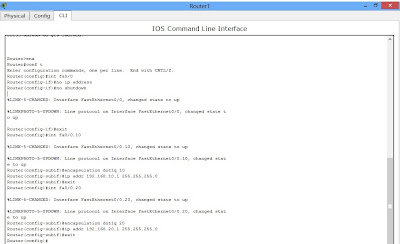

Gambar Konfigurasi Router

Setelah itu konfigurasi switch dengan cara :

Switch>ena

Switch#conf t

Switch(config)#vlan 10

Switch(config-vlan)#name Dosen

Switch(config-vlan)#exit

Switch(config)#vlan 20

Switch(config-vlan)#name Mahasiswa

Switch(config-vlan)#exit

Switch(config)#int fa0/1

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#int fa0/2

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch(config)#int fa0/4

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

Switch(config)#int fa0/3

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

Switch(config)#

Switch#

 Gambar Konfigurasi Switch 0

 Gambar Konfigurasi Switch 1

Hasil dari Konfigurasinya ........
