Tugas Jarkom III ACL

Jumat, Juli 12, 2013 By Ega Cinta Ummi 0 komentar


Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa1/0
Router(config-if)#ip add 172.16.20.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int se2/0
Router(config-if)#ip add 172.16.30.1 255.255.255.0
Router(config-if)#clock rate 9600
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#router ospf 75
Router(config-router)#network 172.16.10.0 0.0.0.255 area 0
Router(config-router)#network 172.16.20.0 0.0.0.255 area 0
Router(config-router)#network 172.16.30.0 0.0.0.255 area 0
Router(config-router)#exit
Router(config)#access-list 10 deny 172.16.10.0 0.0.0.255
Router(config)#access-list 10 permit any
Router(config)#int fa0/0
Router(config)#ip access-group 10 out
Router(config)#access-list 20 permit host 172.16.10.5
Router(config)#line vty 0 4
Router(config)#access-class 20 in





Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.40.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa1/0
Router(config-if)#ip add 172.16.50.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int se2/0
Router(config-if)#ip add 172.16.60.1 255.255.255.0
Router(config-if)#clock rate 9600
Router(config-if)#no sh
Router(config-if)#ex

Router(config)#int se3/0
Router(config-if)#ip add 172.16.30.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#router ospf 75
Router(config-router)#network 172.16.40.0 0.0.0.255 area 0
Router(config-router)#network 172.16.50.0 0.0.0.255 area 0
Router(config-router)#network 172.16.60.0 0.0.0.255 area 0
Router(config-router)#network 172.16.30.0 0.0.0.255 area 0
Router(config-router)#exit

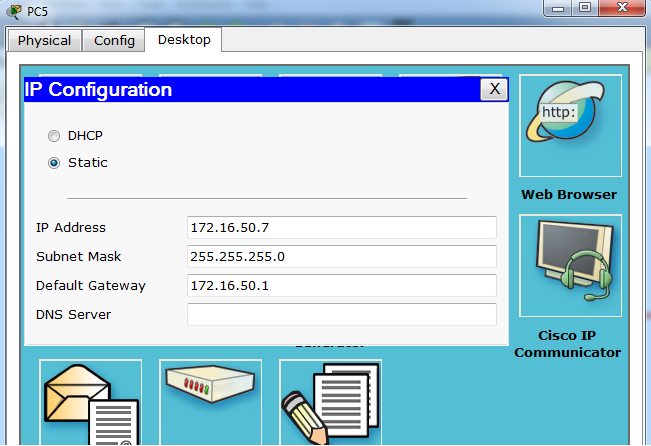

Router(config)#access-list 115 deny ip host 172.16.10.5 host 172.16.50.7
Router(config)#access-list 115 permit ip any any
Router(config)#int fa0/0
Router(config)#ip access-group 115 in


Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.70.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa1/0
Router(config-if)#ip add 172.16.80.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int se2/0
Router(config-if)#ip add 172.16.60.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#router ospf 75
Router(config-router)#network 172.16.70.0 0.0.0.255 area 0
Router(config-router)#network 172.16.80.0 0.0.0.255 area 0
Router(config-router)#network 172.16.60.0 0.0.0.255 area 0










 Read more

Jumat, 28 Juni 2013

ROUTING STATIS DENGAN ROUTE SUMMARIZATION

Jumat, Juni 28, 2013 By Ega Cinta Ummi 0 komentar


 Route Summarization adalah meringkas settingan router statis pada router dengan syarat tertentu.
Contoh: apabila ada 2 IP 192.168.1.0 dan 192.168.2.0 dan berada di subnet mask 255.255.255.0 (/24) maka bisa di singkat dengan 192.168.0.0 dengan subnet mask 255.255.252.0 (/22), untuk perhitungan nya lihat gambar di bawah ini :




Selanjutnya lihat gambar topologi dibawah ini dengan menggunakan Packet tracer.







Langkah Pertama Setting
Router 1
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.3.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 172.16.2.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#ip route 192.168.0.0 255.255.252.0 ser2/0 (Route Summarization)
Router(config)#ip route 172.16.1.0 255.255.255.0 ser2/0
Router(config)#exit
Router 2
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa 0/0
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shut
Router(config)#int ser 2/0
Router(config-if)#ip add 172.16.2.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int ser3/0
Router(config-if)#ip add 192.168.1.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
Router(config-if)#exit
Router>ena
Router#conf t
Router(config)#ip route 172.16.3.0 255.255.255.0 ser 2/0
Router(config)#ip route 192.168.2.0 255.255.255.0 ser3/0
Router 3
Router>ena
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#exit
Router#conf t
Router(config)#int ser 2/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut
Router(config)#exit
Router>ena
Router#conf t
Router(config)#ip route 172.16.0.0 255.255.252.0 ser2/0 (Route Summarization)
Router(config)#exit
Cek Router dengan perintah:
Router>show ip route








Selanjutnya setting ip address dan Gateway di masing - masing  pc sesuai dengan router yang terhubung.
PC 1
IP address : 172.16.3.2
Subnet Mask : 255.255.255.0
Gateway : 172.16.3.1
PC 2
IP address : 172.16.1.2
Subnet Mask : 255.255.255.0
Gateway : 172.16.1.1
PC 3
IP address : 192.168.2.2
Subnet Mask : 255.255.255.0
Gateway : 192.168.2.1
Setelah Setting PC selesai, selamjutnya Cek dengan Perintah PING ke masing - masing PC.
Hasil Ping PC 1 ke PC 3
